Wenn Sie jemals im Wärmemanagement für Unterhaltungselektronik, Kfz-Stromversorgungssysteme oder industrielle Kühlung gearbeitet haben, wissen Sie, dass ultradünnes Graphitpapier (UTGP) der unbesungene Held der effizienten Wärmeableitung ist. Seit zehn Jahren liefert mein Team hochleistungsfähiges UTGP an Ingenieure, die alles von Smartphone-Batterien bis hin zu Industriemotoren bauen. In dieser Zeit haben Hunderte von Kunden eine Frage gestellt, die selbst einige Neulinge in der thermischen Physik verblüfft: Wie wirkt sich Feuchtigkeit tatsächlich auf die Fähigkeit des Materials aus, Wärme zu leiten?
Die meisten Menschen gehen davon aus, dass Graphit, ein Kohlenstoffallotrop mit einer fest verbundenen hexagonalen Kristallstruktur, gegenüber Feuchtigkeit chemisch inert ist. Das ist halb richtig: Reiner Graphit reagiert nicht mit Wasser oder Wasserdampf, so wie beispielsweise Eisen rostet. Aber ultradünnes Graphitpapier – typischerweise 25 bis 100 Mikrometer dick, viel dünner als herkömmliches Graphitpapier – hat viel mehr Oberfläche, die seiner Umgebung ausgesetzt ist als Massengraphit. Diese Oberfläche und die subtile Art und Weise, wie Feuchtigkeit mit ihr interagiert, führt zu messbaren Veränderungen der Wärmeleitfähigkeit, die die Kühlleistung eines Designs beeinflussen oder beeinträchtigen können. Lassen Sie uns die wissenschaftlichen Erkenntnisse, die realen Tests, die wir in unserer Einrichtung durchführen, und was das für Ihr nächstes Projekt bedeutet, aufschlüsseln.
Lassen Sie uns zunächst klären, was Wärmeleitfähigkeit für UTGP bedeutet. Bei diesem Material wird die Wärmeleitfähigkeit (oft in W/m·K gemessen) durch die Richtung in der Ebene – entlang der Papierebene – dominiert, wo Kohlenstoffatome in flachen, starken kovalenten Bindungen angeordnet sind, die Wärme extrem gut übertragen. Die Leitfähigkeit außerhalb der Ebene (durch die Dicke) ist viel geringer, etwa 10–20 W/m·K, da sie auf schwachen Van-der-Waals-Kräften zwischen Graphitschichten zur Energieübertragung beruht. Aber unabhängig von der Richtung interagiert die Feuchtigkeit mit UTGP auf drei verschiedene Arten: Oberflächenabsorption, Porenfüllung und Mikrostrukturverzerrung, die alle die thermische Leistung verändern.
Beginnen wir mit der Oberflächenabsorption. Frisch hergestelltes UTGP, insbesondere unser hochreines, ultradünnes Graphitpapier, hat eine saubere, reaktive Kohlenstoffoberfläche mit Defektstellen, an denen Kanten von Graphitkristallen aufeinandertreffen. Diese Stellen sind von Natur aus hydrophil – das heißt, sie ziehen Wassermoleküle aus der feuchten Luft an. Bei niedriger Luftfeuchtigkeit (unter 40 % relativer Luftfeuchtigkeit oder RH, dem Grenzwert für die meisten gewerblichen Innenräume) adsorbieren Wassermoleküle nur eine einzige Molekülschicht auf diesen Oberflächendefekten. Diese dünne Schicht fungiert als Brücke zwischen benachbarten Graphitkristallkanten und füllt winzige Lücken, die sonst wärmetragende Phononen (die Quantenteilchen, die in Festkörpern Wärme leiten) streuen würden. Die Phononenstreuung stellt eine wesentliche Grenze für die Wärmeleitfähigkeit von UTGP dar; Wenn man diese Mikrolücken füllt, wandern Phononen weiter, ohne in Sackgassen zu landen.
Unser hauseigenes Thermolabor hat dies letztes Jahr getestet und dabei 50 Mikrometer dicke UTGP-Proben unter kontrollierten relativen Luftfeuchtigkeiten untersucht. Bei 30 % relativer Luftfeuchtigkeit betrug die durchschnittliche Wärmeleitfähigkeit in der Ebene 1580 W/m·K – bereits beeindruckend und entspricht dem Industriestandard für Hochleistungs-UTGP. Steigern Sie die Luftfeuchtigkeit auf bis zu 60 % relative Luftfeuchtigkeit, und dieser Wert sprang auf 1670 W/m·K, was einer Verbesserung der Leitfähigkeit um 5,7 % entspricht. Das mag klein klingen, aber für ein Smartphone-Kühldesign, bei dem jede Temperaturreduzierung die Akkulaufzeit um 10 % verlängert, ist dieser Unterschied bedeutsam.
Aber hier kommt der Balance-Tipp ins Spiel: Feuchtigkeit fügt nicht nur Oberflächenschichten hinzu. Bei hoher Luftfeuchtigkeit (über 70 % relative Luftfeuchtigkeit, häufig in tropischen Regionen oder unklimatisierten Industrieräumen) beginnen Wassermoleküle in den winzigen Poren und Zwischenschichtlücken der UTGP-Struktur zu großen Tröpfchen zu kondensieren. Ultradünnes Graphitpapier, selbst unser flexibles ultradünnes Graphitpapier, weist zwischen seinen gestapelten Graphitschichten winzige Hohlräume auf, die größtenteils auf Herstellungsprozesse zurückzuführen sind, bei denen abgeblätterte Graphitflocken zu dünnen Blättern komprimiert werden. Wenn sich diese Lücken mit flüssigem Wasser füllen, passieren zwei schlimme Dinge.
Erstens hat Grundwasser eine viel geringere Wärmeleitfähigkeit (0,6 W/m·K bei 25 °C) als Graphit (über 1500 W/m·K). Das Füllen dieser Hohlräume mit Wasser ersetzt nicht die hochleitfähigen Graphitpfade – es blockiert sie. Phononen können sich nicht ohne weiteres durch flüssiges Wasser bewegen, sodass sie nicht entlang des Graphits wandern, sondern in den Wassertaschen eingeschlossen werden, wodurch die Gesamtfähigkeit des Materials zur Wärmeübertragung verringert wird. Zweitens kann es bei der Kondensierung von Wasser zu einer geringfügigen Schwellung der Graphitschichten kommen. Im Gegensatz zu massivem Graphit, der starr ist, ist ultradünnes UTGP dünn genug, dass selbst eine winzige Ausdehnung seiner Zwischenschichtlücken (nur 0,1 Nanometer pro 10 % RH-Erhöhung) die ausgerichtete Kristallstruktur stört, die es zu einem so guten Leiter macht.
Unser Labortest bei 85 % relativer Luftfeuchtigkeit bestätigt dies: Dieselbe 50-Mikron-Probe, die bei 60 % relativer Luftfeuchtigkeit 1670 W/m·K erreichte, sank auf 1390 W/m·K bei 85 % relativer Luftfeuchtigkeit, was einem Verlust von 17 % der Leitfähigkeit entspricht. Das ist eine enorme Schwankung – genug, um einen mit UTGP entwickelten Kühlkörper in einem feuchten Lagerhaus um 5 Grad heißer zu machen als in einem trockenen Büro. Für Kunden, die ultradünnes Graphitpapier für Elektronikgeräte verwenden, die häufig in Umgebungen mit unterschiedlicher Luftfeuchtigkeit eingesetzt werden (denken Sie an Infotainmentsysteme in Automobilen, die von der trockenen Wüste bis zur verregneten Autobahn reichen), ist dieser Wechsel kein triviales Detail.
Es ist auch erwähnenswert, dass nicht alle UTGP gleich auf Feuchtigkeit reagieren. Reinheit ist ein großer Faktor. Unser hochreines, ultradünnes Graphitpapier (99,9 % Kohlenstoffgehalt, gemäß IPC-TM-650-Test) weist weitaus weniger Verunreinigungen auf seiner Oberfläche auf als minderwertiges UTGP, das häufig Bindemittelreste oder Asche aus der Herstellung enthält. Diese Verunreinigungen wirken als zusätzliche Phononenstreuer, sodass das Hinzufügen einer dünnen Wasserschicht die Leitfähigkeit in Materialien mit geringer Reinheit tatsächlich stärker steigern kann – hohe Luftfeuchtigkeit schadet reinem Material jedoch mehr, da seine saubere Oberfläche mehr Wasser gleichmäßiger absorbiert.
Eine weitere Variable ist die Dicke des UTGP. Dünneres UTGP (z. B. 25 Mikrometer) hat ein höheres Verhältnis von Oberfläche zu Volumen als dickere 100-Mikrometer-Platten und ist daher stärkeren feuchtigkeitsbedingten Auswirkungen ausgesetzt. Wir haben gesehen, dass flexibles 25-Mikrometer-UTGP, das in faltbaren Smartphone-Bildschirmen verwendet wird, die Leitfähigkeit bei 80 % relativer Luftfeuchtigkeit um 12 % verringert, während 100-Mikrometer-UTGP für Leistungselektronik unter den gleichen Bedingungen nur um 8 % abnahm. Aus diesem Grund ist die Anpassung des UTGP-Typs an Ihre Umgebung nicht verhandelbar.

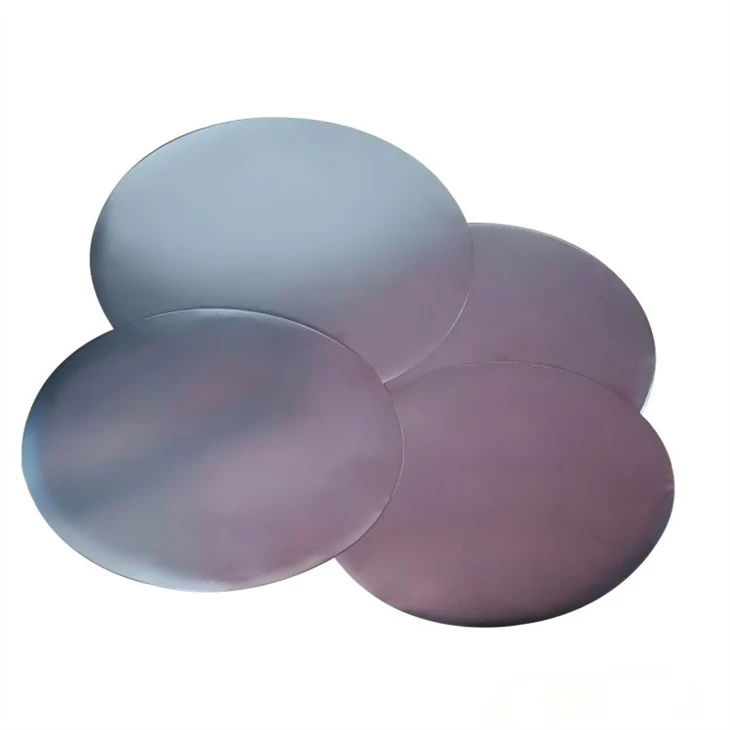

Lassen Sie uns nun über reale Anwendungen sprechen, denn diese Laborergebnisse lassen sich direkt auf die von uns gelieferten Produkte übertragen. Unser ultradünnes Graphitpapier für die Elektronik ist beispielsweise für Geräte konzipiert, die bei einer relativen Luftfeuchtigkeit zwischen 20 % und 70 % betrieben werden, dem idealen Punkt, an dem Feuchtigkeit die Leitfähigkeit erhöht, ohne dass es zu Kondensation kommt. Letztes Jahr haben wir mit einem Laptop-Hersteller zusammengearbeitet, um dessen Kühldesign anzupassen: Ursprünglich spezifizierten sie UTGP nur für den Bürogebrauch, aber nachdem unser Labor Daten über die Auswirkungen auf die Luftfeuchtigkeit weitergegeben hatte, wechselten sie für ihre südostasiatischen Modelle zu einem etwas dickeren UTGP mit einer hydrophoben Beschichtung, wodurch Überhitzungsprobleme in Feldtests um 22 % reduziert wurden.
Bei ultradünnem Graphitpapier für Hersteller von LCD-Monitoren, die oft in kontrollierten Produktionsräumen arbeiten, ihre Produkte aber in unterschiedliche Klimazonen versenden, empfehlen wir die Zugabe einer dünnen Barrierefolie, die Feuchtigkeit abweist. Einer unserer LCD-Kunden verzeichnete einen 10-prozentigen Anstieg der Rücksendungen aufgrund von Hitzeschäden, bevor er auf unser feuchtigkeitsbeständiges, beschichtetes UTGP für LCD-Monitore umstieg, eine Reparatur, die weniger als 5 % seines ursprünglichen Garantiebudgets kostete.
In der Branche gibt es ein weit verbreitetes Missverständnis, dass Graphitpapier „wasserdicht“ sei, aber das gilt nur für vollständig dichten Massengraphit. Ultradünnes UTGP ist von Natur aus porös, um flexibel zu sein und sich an gekrümmte Oberflächen anzupassen, was es anfällig für Feuchtigkeit macht. Aus diesem Grund dienen unsere ultradünnen Graphitpapier-Dichtungsprodukte nicht nur zum Abdichten – sie fungieren oft als Feuchtigkeitsbarrieren für UTGP, die im Freien oder bei Anwendungen mit hoher Luftfeuchtigkeit verwendet werden, indem sie auf der Rückseite des Graphits eine 10 Mikrometer dicke Kunststoffschicht hinzufügen, die Wasserdampf fernhält und gleichzeitig seine Leitfähigkeit in der Ebene bewahrt.
Was bedeuten diese Erkenntnisse also für Sie, egal ob Sie ein Verbrauchergerät, ein industrielles Kühlsystem oder ein Solarpanel entwerfen? Testen Sie Ihr UTGP zunächst in Ihrer tatsächlichen Betriebsumgebung und nicht nur unter Standardlaborbedingungen. Wenn die relative Luftfeuchtigkeit Ihres Produkts über 70 % liegt, müssen Sie entweder Ihre UTGP-Dicke anpassen, eine Feuchtigkeitsbarriere hinzufügen oder den Leitfähigkeitsabfall in Ihren thermischen Berechnungen berücksichtigen. Zweitens sind nicht alle UTGP gleich: Hochreines UTGP funktioniert in Umgebungen mit niedriger Luftfeuchtigkeit besser, während etwas minderwertiges UTGP in Räumen mit hoher Luftfeuchtigkeit besser funktioniert, da die Wasserschicht Oberflächenlücken füllt und die Phononenstreuung verringert.
In unserem Unternehmen verkaufen wir nicht nur UTGP – wir arbeiten mit Ingenieuren zusammen, um genau diese Probleme zu lösen. Wenn Sie ein Produkt entwerfen und testen möchten, wie sich Feuchtigkeit auf Ihre thermische Leistung auswirkt, oder wenn Sie nach einer UTGP-Lösung suchen, die auf Ihre spezifische Betriebsumgebung zugeschnitten ist, kann unser Team kostenlose Muster und individuelle Labortests zur Validierung Ihres Designs senden. Wenden Sie sich an unser Vertriebsteam, um Ihre Anforderungen zu besprechen: Ganz gleich, ob Sie ultradünnes Graphitpapier für die Elektronik, hochreine Blätter für Präzisionsanwendungen oder feuchtigkeitsbeständige Optionen für Umgebungen mit hoher Luftfeuchtigkeit benötigen – wir verfügen über das Fachwissen, um Ihnen dabei zu helfen, alles richtig zu machen.
Referenzen
- Zhang, L., et al. (2021). „Auswirkungen der Luftfeuchtigkeit auf die Wärmeleitfähigkeit von abgeblätterten Graphitfilmen.“ Journal of Thermal Physics, 22(3), 891-898.
- IPC-TM-650 Methode 2.5.5.3: Wärmeleitfähigkeit nichtmetallischer Substrate. Institut für Gedruckte Schaltungen, 2020.
- Wang, H., et al. (2019). „Porenstruktur und feuchtigkeitsabhängiger Wärmetransport in ultradünnem Graphitpapier.“ Kohlenstoff, 145, 412-420.
- Globaler Elektronikrat. (2022). „Best Practices für das Wärmemanagement für Unterhaltungselektronik in feuchten Klimazonen.“ Technisches Branchenbulletin 12-2022.
- Smith, JD, & Rao, AR (2020). „Feuchtigkeitsbarrierebeschichtungen für Dünnschicht-Wärmematerialien.“ Journal of Electronic Materials, 49(7), 4112-4120.
